耐用、可靠、熟练

 该产品密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

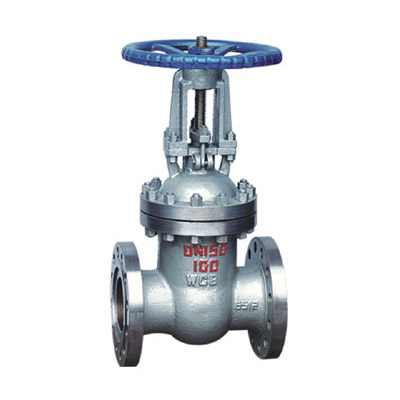

Z41Y-100I铬钼钢闸阀特点：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
Z41Y-100I铬钼钢闸阀参数：
阀体、阀盖
阀板、阀座
阀杆
阀杆螺母
填料
手轮
碳素钢
优质碳钢＋硬质合金或不锈钢
铬不锈钢
铝青铜
石墨石棉盘根
可锻铸铁
铬镍钛钢
不锈钢、不锈钢＋硬质合金
铬镍钛不锈钢
铝青铜
浸聚四氟乙烯
可锻铸铁
铬镍钼钛钢
不锈钢、不锈钢＋硬质合金
铬镍钼钛不锈钢
铝青铜
浸聚四氟乙烯
可锻铸铁
铬钼钢
合金钢＋硬质合金
铬钼铝钢
铝青铜
柔性石棉＋33.4
可锻铸铁


Z41Y-100I铬钼钢闸阀主要尺寸：

10.0MPa DN L D D1 D6 b b-Φd H D0
凹面法兰
MFM
Z41Y
100I
  15 170 105 75 40 20 4-Φ14 175 160
20 190 125 90 51 22 4-Φ18 180 160
25 210 135 100 58 24 4-Φ18 310 180
32 230 150 110 66 24 4-Φ23 320 200
40 240 165 125 76 26 4-Φ23 360 200
50 250 195 145 88 28 4-Φ25 490 240
65 280 220 170 110 32 8-Φ25 540 240
80 310 230 180 121 34 8-Φ25 573 280
100 350 265 210 150 38 8-Φ30 575 320
125 400 310 250 176 42 8-Φ34 744 360
150 450 350 290 204 46 12-Φ34 800 400
200 500 430 360 260 54 12-Φ41 800 500
250 650 500 430 313 60 12-Φ41 1050 640
300 750 585 500 364 70 16-Φ48 1208 720
350 850 655 560 422 76 16-Φ54 1410 720
400 950 715 620 474 80 16-Φ54 1655 800
